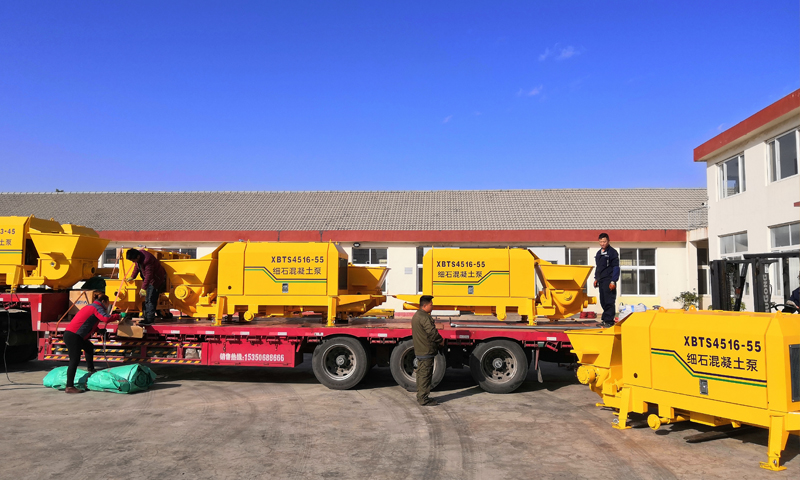

XBTS4516-55细石混凝土细石泵简介
一、 概述
XBTS4516-55系列产品是一种电动机驱动的S管阀细石混凝土泵。该机系统可靠，故障率低，维修方便，是针对地暖施工特别是40层以上的楼层，主要优点如下：
1．本机技术先进，内部空间大，维修保养方便，整机处于国内前列；

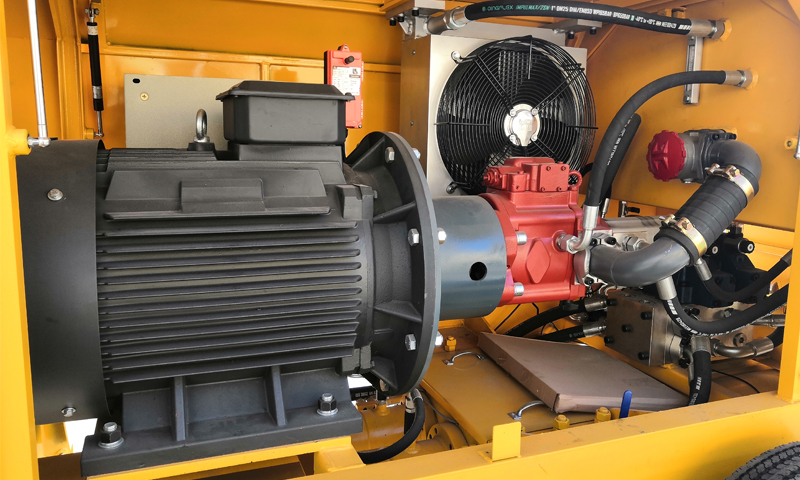

2. 液压系统采用原装液压泵及合资品牌阀组，主油泵能根据外负载的大小自动调节输出排量，阀件灵敏可靠；
3．电气部分采用品牌可编程序控制器（PLC）和电气组件，在控制程序中设置了多种自动保护模式，取代了复杂的继电器线路，电气系统简单，故障率低，可靠性高；
4. 眼镜板、切割环（带有自动补偿间隙装置），采用高硬耐磨合金材料，抗磨，阻力小，使用寿命更长；
5．搅拌上密封与轴承双重独立的密封结构，减少了漏浆的可能及马达的损坏；
6. 专门的高低压转换方式及超高出口压力，能满足高层建筑和远距离施工；
7. 大容积油箱及超大流量的强制风冷散热，能使系统的油温控制在合理的范围内，大限度的延长了系统的寿命；
8. 主要润滑点采用自动润滑装置，确保机件使用寿命；
9. 标配无线遥控装置，方便操作。
二、 主要技术参数
|
项目 |
单位 |
参数 |
|
|
理论出口压力 |
高压小排量 |
Mpa |
16 |
|
低压大排量 |
10 |
||
|
混凝土理论排量 |
小排量 |
m3/ h |
25 |
|
大排量 |
45 |
||
|
系统压力 |
主油路 |
Mpa |
28 |
|
搅拌油路 |
10 |
||
|
电机功率 |
kw |
55 |
|
|
输送砼规格 |
骨料料径 |
mm |
≤30 |
|
坍落度 |
160—220 |
||
|
最大理论输送距离（m） |
水平 |
450 |
|
|
垂直 |
200 |
||
|
混凝土缸径X行程 |
mm |
? 160X1100 |
|
|
分配阀形式 |
|
S管 |
|
|
上料高度 |
mm |
1140 |
|
|
料斗容积 |
m3 |
0.42 |
|
|
输送管径 |
mm |
? 80(100.125) |
|
|
液压油箱容积 |
L |
260 |
|
|
外形尺寸（长×宽×高） |
mm |
4200×1500×1700 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主机质量 |
kg |
2600 |
|
